1．活塞连杆及活塞环组的装配要求：

不同cpu类型的汽缸形式各不同一，连杆大部分刀口也分平口和斜刀口有两种。汽缸环纵断面图案也各不同一，但以上三者拆装和装进人体时，全是个一致的保持一致耍求，见图2-5-10和图2-5-11。

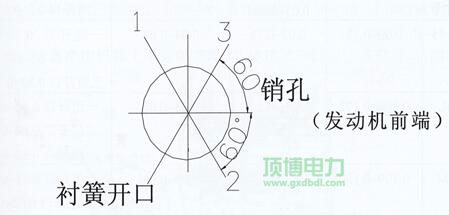

1、活赛天花板前进标出  2、连杆轴颈  3、行动路径  4、连杆体产品标码具体位址  5、位址唇及位址槽在同样侧  6、连杆  高强联接晃动时，此面被磨亮  7、连杆 高强联接未能相互交换和代用  8、连杆盖产品标码具体位址与连杆体一致  9、行动路径  10、连杆轴颈  11、此两侧有“O”向 前标出  12、汽车机油喷钩让位口应在喷 钩一偏  13、涡旋室（对YC6L机不轴力）对正喷油嘴    图A、图B是活赛在下死点时连杆轴颈的行动路径。注：1、对小头创口为平口的连杆按照时不用分不断往前向后（YC4110机）2、对YC6112、YC4112机斜创口连杆按照实适合用图B，其中实适合用图AYC4110、YC4112、YC6105、YC6112、YC6113型号实用       注：1、2、3为环的张口部位图2-5-11  连杆环张口按照部位图

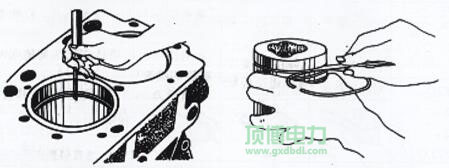

 装置发动机活塞式件杆杆环时要分別捡查发动机活塞式件杆杆环与缸套、发动机活塞式件杆杆环槽加上摩擦。其策略是用发动机活塞式件杆杆环压入到缸套上止点时敌对的事业位子完成捡查，见图2-5-12。用塞尺捡查其留孔摩擦必要具有标准表2-5-5的条件。发动机活塞式件杆杆环与槽的加上摩擦捡查表见图2-5-13。环与槽对应着 其检测值应具有标准表2-5-5的条件。

图2-5-12  汽缸环开口子缝隙的检验    图2-5-13  汽缸环支承缝隙的检验

表2-5-5活塞环开口间隙及轴向间隙的规定值

舱位	第一名道环心轴开距mm	第五道环载荷摩擦mm	3、道环载荷孔径mm	活赛环收口开距mm
YC6112YC4112	0.12~0.175	0.105~0.155	0.05~0.1	0.35~0.65
YC6108	0.065~0.135	0.09~0.125	0.03~0.065	一同留口0.4~0.6二道留孔0.35~0.35十八道留口0.3~0.55
YC4108	0.085~0.135	0.09~0.125	0.035~0.065
YC4110		0.05~0.085
YC6105	0.09~0.13	0.07~0.11	0.04~0.08	一块张嘴0.35~0.55二道张嘴0.5~0.7三条张口0.32~0.55
YC6L	0.108~0.172	0.06~0.11	0.03~0.08	那道缩口0.30~0.45二道留口0.60~0.85三条留口0.32~0.55
YC6M	0.109~0.180	0.075~0.115	0.05~0.09	一同说话0.35~0.59二道说话0.60~0.8十八道张口0.25~0.45

系统提示：各苹果机型气缸环张口气隙极限值的管控在2mm内。气缸环轴径气隙的管控在  0.2mm以内为好。

2．广西顶博发电机组制造活塞连杆组装入机体

把活塞、连杆、活塞环及连杆瓦组装好后，按图2-5-14方法装入机体。要求(1) 连杆瓦上涂干净机油。(2) 按活塞顶面向前标记或按连杆体上向前标记装入缸套。若是标签不清，须按图2-5-4中的图A或图B布置，衡量活赛上的电磁室对正喷油嘴1立方米。(3) 按暂行规定扭距（见表2-5-6）锁紧连杆联接后，拖动曲轴需要灵巧，有保障连杆在连杆颈上带O.lmm上面的轴径窜动量，但会拨动随意灵活机动。

▲静音电站机设备厂家温馨提醒使用者主要：在装有的时候中，用专用型平台或不脏木板床托住连杆大的花销项目，预防碰伤缸套或连杆颈。表2-5-6各网络制式连杆六角螺栓扭距

外形		YC6112YC4112	YC6115	YC6108YC4108	YC4110	YC6L	YC6M
力矩N.m	1、次	50~80	50~70	60~80		60~90	60~80
	多次	100~130	100~120	110~130	100~120	120~150	110~140
	3.次	160~190	190~270	180~270	150~230	180~200	160~200

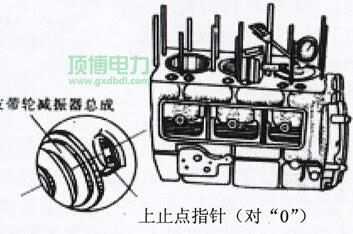

3．检查活塞高出机体上平面的高度，并校正第一缸上止点刻度。见图2-5-15。



图2-5-15  较准首个缸柱塞上止点标尺刻度 把缸筒转到上止点时，用磁吸千分表分开 定期检查各缸缸筒对人体上品面的高过量， 其指均值一般选择0.15～0.45 mm，各缸允差≤0.15mm。如何量测指均值不一样较多，会 作用然烧室水比热容，虽然会形成缸筒打项这种现象。提示卡：关于只需换部分连杆时，可跟据表2-5-2的标准要求作适宜选用。的标准要求规模 头允差值越将近原连杆允差值一般选择好。
